Bakon 911 G-12DV1 Havya Ucu
Bakon 911 G-12DV1 Robotik Havya Ucu
Bakon 911 G-12DV1; ince lehimleme noktalarında kontrollü temas, dengeli ısı aktarımı ve tekrarlanabilir çalışma sağlamak üzere otomatik ve robotik lehimleme sistemleri için geliştirilmiş profesyonel bir havya ucudur.
Ürün Açıklaması
Bakon 911 G-12DV1 Robotik Havya Ucu, otomatik lehimleme sistemlerinin sürekli ve tekrarlanabilir çalışma gereksinimleri dikkate alınarak geliştirilmiştir.
Saf oksijensiz bakır esaslı ısı iletken yapısı, ısının çalışma bölgesine hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Çok katmanlı galvanik kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında meydana gelen aşınmaya karşı korunmasını destekler.
12DV1 modelinin 1,2 mm ölçüsündeki ince ve şekillendirilmiş çalışma yüzeyi; küçük lehimleme noktalarında, dar alanlarda ve hassas elektronik montaj uygulamalarında kontrollü temas sağlanmasına yardımcı olur.
1,2 mm uç ölçüsüyle küçük lehimleme noktalarında kontrollü ve hassas çalışma sağlar.
Bakır esaslı yapı, ısının çalışma noktasına hızlı ve kararlı biçimde iletilmesine yardımcı olur.
Demir ve krom esaslı kaplama katmanları uç yüzeyinin dayanıklılığını ve kullanım ömrünü destekler.
Seri üretim hatlarında tekrarlanabilir lehimleme işlemlerinin gerçekleştirilmesine yardımcı olur.

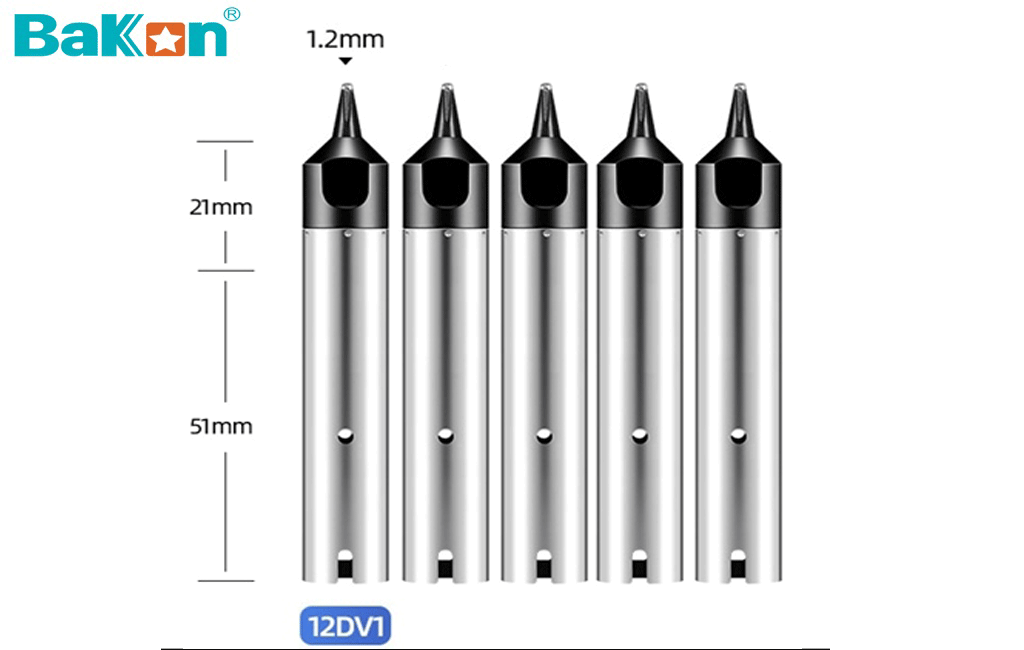

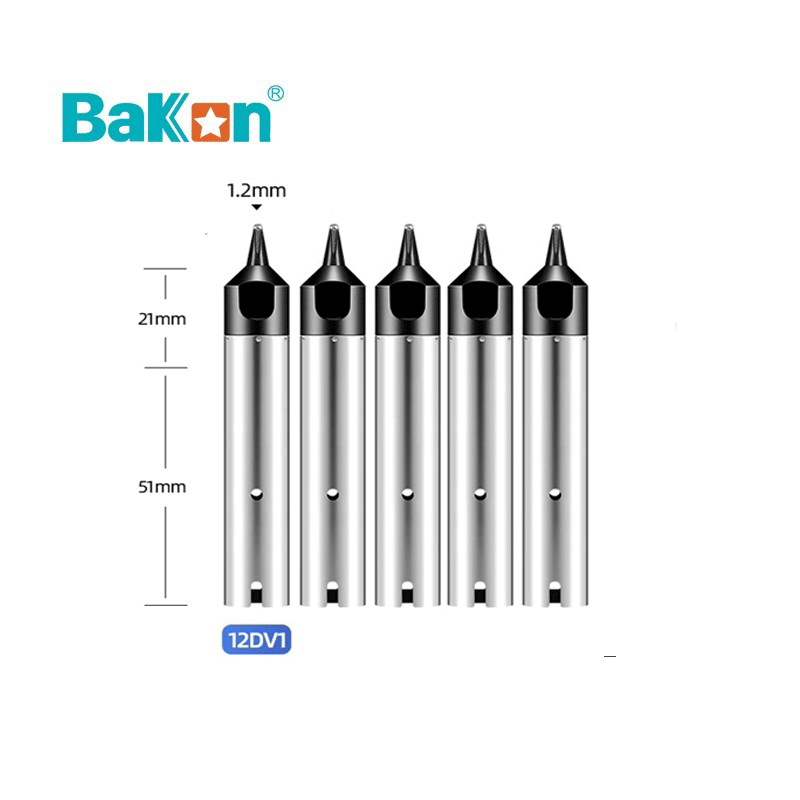

12DV1 Temel Ölçüleri
| Uç modeli | 12DV1 |
|---|---|
| Uç tipi | DV1 tipi şekillendirilmiş robotik havya ucu |
| Nominal uç ölçüsü | 1,2 mm |
| Uç bölümü | Yaklaşık 21 mm |
| Gövde bölümü | Yaklaşık 51 mm |
| Toplam görünür uzunluk | Yaklaşık 72 mm |
Çok Katmanlı Havya Ucu Yapısı
Bakon 911 serisi robotik havya uçlarında ısı iletkenliği, lehimlenebilirlik, dış yüzey dayanımı ve ESD koruması için farklı görevleri bulunan çok katmanlı bir kaplama yapısı kullanılır.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 911 G-12DV1 |
| Seri | 911 G robotik seri |
| Ürün türü | Robotik lehimleme havya ucu |
| Uç tipi | DV1 tipi |
| Nominal uç ölçüsü | 1,2 mm |
| Malzeme yapısı | Oksijensiz bakır esaslı yapı ve çok katmanlı galvanik kaplama |
| Başlıca kullanım | Otomatik ve robotik lehimleme uygulamaları |
| Paket içeriği | 5 adet 911 G-12DV1 robotik havya ucu |
| Stok kodu | 12.53.10.17 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Sistemler
Bakon 911 G-12DV1, 911 G tipi robotik havya ucu kullanan uyumlu otomatik lehimleme sistemlerinde kullanılmak üzere geliştirilmiştir.
- Bakon BK2200 robotik lehimleme sistemi
- Quick 9220A ve Quick 9220D sistemleri
- Quick 9320A ve Quick 9320D sistemleri
- Quick 9420A ve Quick 9420D sistemleri
- Quick 9333 ve Quick 9334 sistemleri
- Quick 9433 ve Quick 9434 sistemleri
Uygulama Alanları
- Robotik lehimleme sistemleri
- Otomatik elektronik kart üretim hatları
- Hassas PCB lehimleme işlemleri
- Küçük lehim pedleri ve dar çalışma alanları
- Elektronik komponent montaj uygulamaları
- İnce kablo ve terminal bağlantılarının lehimlenmesi
- Yüksek adetli seri üretim uygulamaları
- Programlanabilir lehimleme prosesleri
- Kontrollü temas gerektiren hassas lehimleme işlemleri
Paket İçeriği
5 adet Bakon 911 G-12DV1 robotik havya ucu
Paket içerisindeki ürünlerin tamamı aynı model ve ölçüdedir.
911 G Robotik Havya Ucu Modelleri
Bakon 911 G serisinde farklı lehimleme yüzeyleri ve uygulamalar için D, PC, DV1, DV2 ve N tipi uç seçenekleri bulunmaktadır. Aşağıdaki teknik diyagram genel 911 G uç geometrilerini ve bazı nominal ölçüleri karşılaştırmak amacıyla kullanılabilir.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından lehimleme yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin çalışma sırasında uzun süre kuru ve kalaysız kalmasına izin vermeyiniz.
- Temizlik için uygun metal havya ucu temizleyici veya nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe veya aşındırıcı malzemelerle temizlemeyiniz.
- Robotik sistemin sıcaklık, temas süresi ve lehim besleme ayarlarını uygulamaya göre optimize ediniz.
- Ucu değiştirmeden önce cihazın enerjisini kesiniz ve uç bölümünün tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Ürün Seçimi ve Teknik Destek
911 G-12DV1 modelinin sisteminizle uyumluluğundan emin değilseniz, kullandığınız robotik lehimleme cihazının marka, model ve mevcut uç kodunu teknik destek ekibimize iletebilirsiniz.
Doğru uç seçimi için cihaz modeliyle birlikte mevcut havya ucunun üzerindeki model kodunu iletmeniz önerilir.
