Bakon 911 G-20DV1 Havya Ucu
Bakon 911 G-20DV1 Robotik Havya Ucu
Bakon 911 G-20DV1; kontrollü temas, dengeli ısı aktarımı ve tekrarlanabilir lehimleme işlemleri gerektiren otomatik ve robotik lehimleme sistemleri için geliştirilmiş profesyonel bir havya ucudur.
Ürün Açıklaması
Bakon 911 G-20DV1 Robotik Havya Ucu, otomatik ve robotik lehimleme sistemlerinin sürekli ve tekrarlanabilir çalışma gereksinimleri dikkate alınarak geliştirilmiştir.
Oksijensiz bakır esaslı ısı iletken yapısı, ısının uç bölgesine hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Çok katmanlı galvanik kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında oluşan aşınmaya karşı korunmasını destekler.
20DV1 modelinin şekillendirilmiş ve açılı çalışma yüzeyi, lehimleme noktasına kontrollü temas sağlanmasına yardımcı olur. Bu yapı, otomatik sistemlerde lehimleme açısının ve temas konumunun tekrarlanabilir biçimde korunmasını destekler.
Açılı ve şekillendirilmiş çalışma yüzeyiyle kontrollü lehimleme teması sağlar.
Bakır esaslı yapı, ısının çalışma noktasına hızlı ve kararlı biçimde iletilmesine yardımcı olur.
Demir ve krom esaslı kaplama katmanları uç yüzeyinin dayanıklılığını destekler.
Seri üretim hatlarında tekrarlanabilir lehimleme işlemlerinin gerçekleştirilmesini destekler.

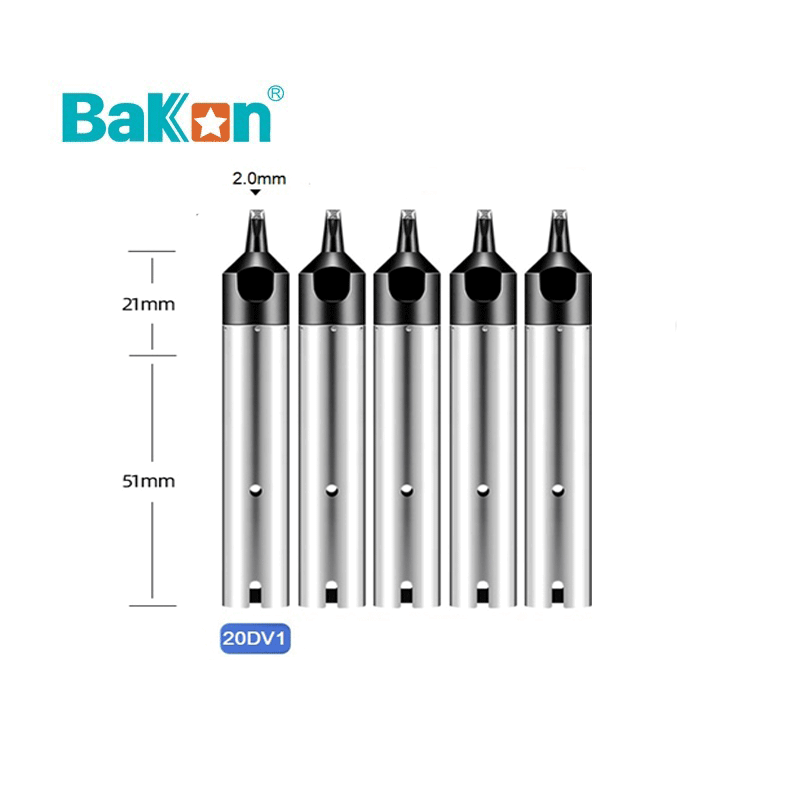

20DV1 Uç Ölçüleri
| Uç modeli | 20DV1 |
|---|---|
| A ölçüsü | Ø 2,0 mm |
| B ölçüsü | 1,2 mm |
| C ölçüsü | 0,8 mm |
| D ölçüsü | 1,5 mm |
| Uç bölümü | Yaklaşık 21 mm |
| Gövde bölümü | Yaklaşık 51 mm |
Çok Katmanlı Havya Ucu Yapısı
Bakon 911 serisi robotik havya uçlarında ısı iletkenliği, lehimlenebilirlik ve dış yüzey dayanımı için farklı görevleri bulunan çok katmanlı bir kaplama yapısı kullanılır.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 911 G-20DV1 |
| Seri | 911 G robotik seri |
| Ürün türü | Robotik lehimleme havya ucu |
| Uç tipi | DV1 tipi |
| Nominal A ölçüsü | Ø 2,0 mm |
| Nominal B ölçüsü | 1,2 mm |
| Nominal C ölçüsü | 0,8 mm |
| Nominal D ölçüsü | 1,5 mm |
| Malzeme yapısı | Oksijensiz bakır esaslı gövde ve çok katmanlı galvanik kaplama |
| Başlıca kullanım | Otomatik ve robotik lehimleme uygulamaları |
| Paket içeriği | 5 adet 911 G-20DV1 robotik havya ucu |
| Stok kodu | 12.53.10.19 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Sistemler
Bakon 911 G-20DV1, 911 G tipi robotik havya ucu kullanan uyumlu otomatik lehimleme sistemlerinde kullanılmak üzere geliştirilmiştir.
- Bakon BK2200 robotik lehimleme sistemi
- Quick 9220A ve Quick 9220D sistemleri
- Quick 9320A ve Quick 9320D sistemleri
- Quick 9420A ve Quick 9420D sistemleri
- Quick 9333 ve Quick 9334 sistemleri
- Quick 9433 ve Quick 9434 sistemleri
Uygulama Alanları
- Robotik lehimleme sistemleri
- Otomatik elektronik kart üretim hatları
- Tekrarlanabilir PCB lehimleme işlemleri
- Küçük ve orta büyüklükteki lehim pedleri
- Elektronik komponent montaj uygulamaları
- Kablo, soket ve terminal bağlantılarının lehimlenmesi
- Yüksek adetli seri üretim uygulamaları
- Programlanabilir lehimleme prosesleri
- Kontrollü lehimleme açısı gerektiren uygulamalar

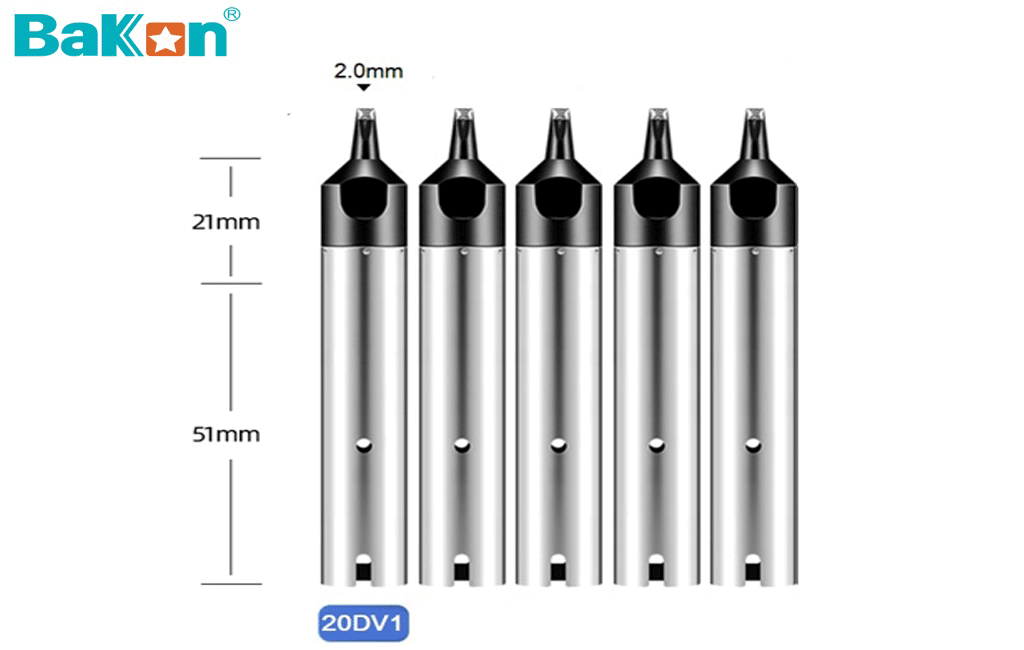

Paket İçeriği
5 adet Bakon 911 G-20DV1 robotik havya ucu
Paket içerisindeki ürünlerin tamamı aynı model ve ölçüdedir.
911 G Robotik Havya Ucu Modelleri
Bakon 911 G serisinde farklı lehimleme yüzeyleri ve uygulamalar için D, PC, DV1, DV2 ve N tipi uç seçenekleri bulunmaktadır. Aşağıdaki teknik diyagramdan seri içerisindeki uç geometrilerini ve nominal ölçüleri karşılaştırabilirsiniz.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından lehimleme yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin çalışma sırasında uzun süre kuru ve kalaysız kalmasına izin vermeyiniz.
- Temizlik için uygun metal havya ucu temizleyici veya nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe veya aşındırıcı malzemelerle temizlemeyiniz.
- Robotik sistemin sıcaklık, temas süresi ve lehim besleme ayarlarını uygulamaya göre optimize ediniz.
- Ucu değiştirmeden önce cihazın enerjisini kesiniz ve uç bölümünün tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Ürün Seçimi ve Teknik Destek
911 G-20DV1 modelinin sisteminizle uyumluluğundan emin değilseniz, kullandığınız robotik lehimleme cihazının marka, model ve mevcut uç kodunu teknik destek ekibimize iletebilirsiniz.
0850 433 04 04Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında sesli yanıt sistemi ile çalışmaktadır.
