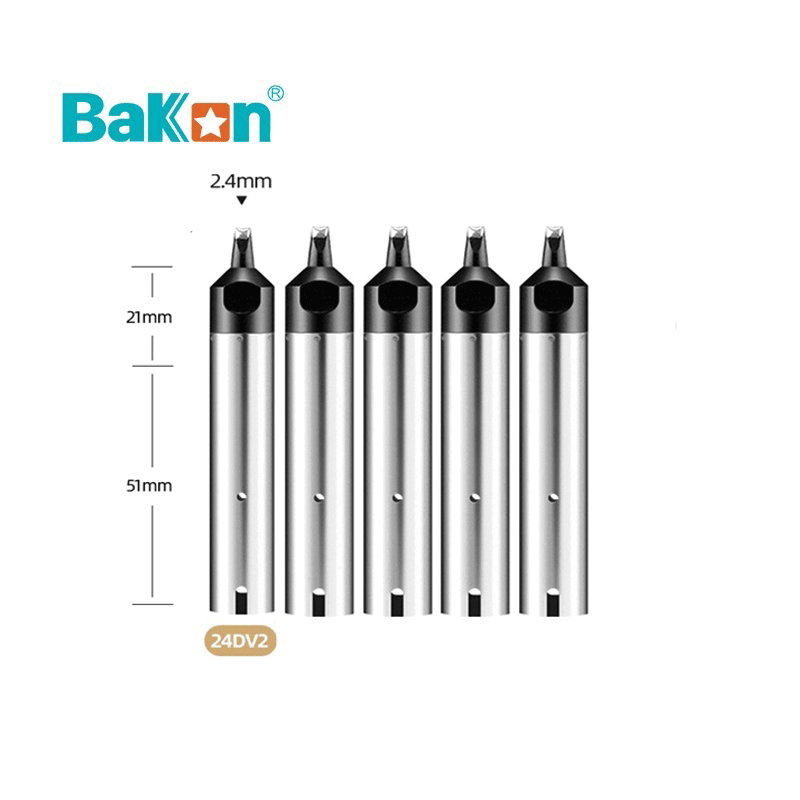

Bakon 911 G-24DV2 Havya Ucu
Bakon 911 G-24DV2 Robotik Havya Ucu
Bakon 911 G-24DV2, otomatik ve robotik lehimleme sistemlerinde kontrollü temas, dengeli ısı aktarımı ve tekrarlanabilir lehimleme işlemleri için geliştirilmiş profesyonel bir 911 G serisi havya ucudur.
Ürün Açıklaması
Bakon 911 G-24DV2 Robotik Havya Ucu, otomatik ve robotik lehimleme sistemlerinin sürekli çalışma şartları dikkate alınarak geliştirilmiştir.
Bakır esaslı ısı iletken gövdesi ve çok katmanlı galvanik kaplama yapısı, ısının çalışma noktasına hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Koruyucu kaplama katmanları, uç yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında meydana gelen aşınmaya karşı korunmasını destekler.
DV2 tipi şekillendirilmiş uç geometrisi, robotik lehimleme proseslerinde belirlenen temas konumunun ve lehimleme açısının daha kararlı şekilde korunmasına yardımcı olur.
Otomatik üretim hatlarında tekrarlanabilir lehimleme işlemlerini destekler.
Bakır esaslı yapı, ısının lehimleme noktasına hızlı ve kontrollü biçimde iletilmesine yardımcı olur.
Metal, demir ve krom kaplama katmanları kullanım ömrünün desteklenmesine yardımcı olur.
Seri üretimde temas alanının ve lehimleme konumunun korunmasını kolaylaştırır.

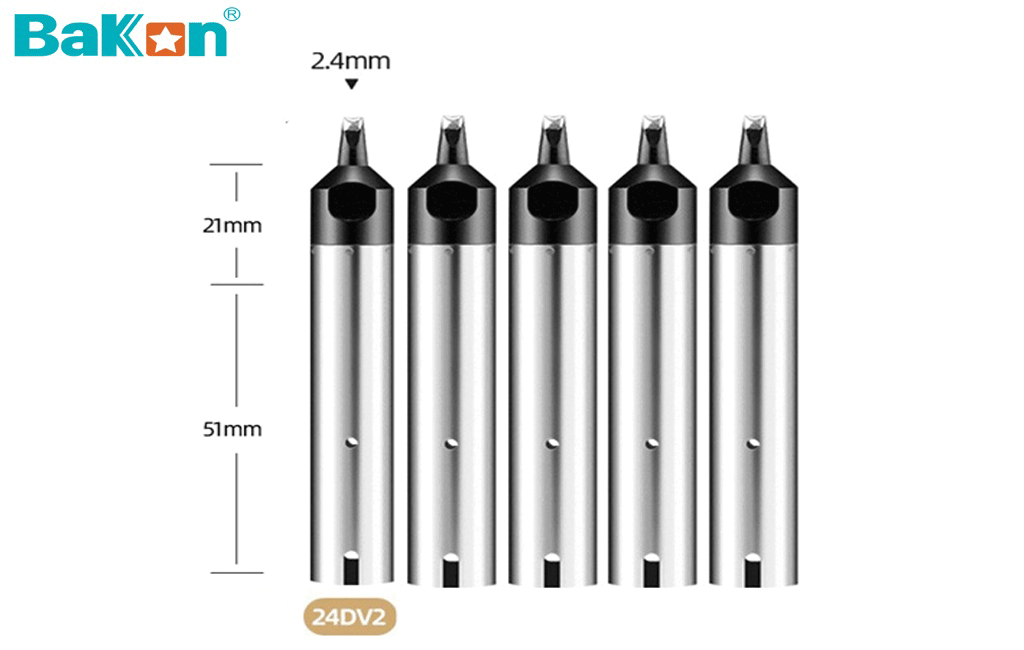

24DV2 Uç Ölçüleri
| Uç modeli | 24DV2 |
|---|---|
| A ölçüsü | Ø 2,4 mm |
| B ölçüsü | 1,4 mm |
| C ölçüsü | 0,8 mm |
| D ölçüsü | 1,5 mm |
| Uç bölümü | Yaklaşık 21 mm |
| Gövde bölümü | Yaklaşık 51 mm |
Çok Katmanlı Havya Ucu Yapısı
Bakon 911 serisi robotik havya uçlarında ısı iletkenliği, lehimlenebilirlik, dış yüzey dayanımı ve ESD koruması için farklı görevleri bulunan çok katmanlı bir kaplama yapısı kullanılır.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 911 G-24DV2 |
| Seri | 911 G robotik seri |
| Ürün türü | Robotik lehimleme havya ucu |
| Uç tipi | DV2 tipi |
| Nominal A ölçüsü | Ø 2,4 mm |
| Nominal B ölçüsü | 1,4 mm |
| Nominal C ölçüsü | 0,8 mm |
| Nominal D ölçüsü | 1,5 mm |
| Kaplama yapısı | Bakır esaslı gövde ve çok katmanlı metal kaplama |
| Başlıca kullanım | Otomatik ve robotik lehimleme uygulamaları |
| Paket içeriği | 5 adet 911 G-24DV2 robotik havya ucu |
| Stok kodu | 12.53.10.25 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Sistemler
Bakon 911 G-24DV2, 911 G tipi robotik havya ucu kullanan uyumlu otomatik lehimleme sistemleri için geliştirilmiştir.
- Bakon BK2200 robotik lehimleme sistemi
- Quick 9220A ve 9220D serisi sistemler
- Quick 9320A ve 9320D serisi sistemler
- Quick 9420A ve 9420D serisi sistemler
- Quick 9333 ve Quick 9334 sistemleri
- Quick 9433 ve Quick 9434 sistemleri
Uygulama Alanları
- Robotik lehimleme sistemleri
- Otomatik elektronik kart üretim hatları
- Tekrarlanabilir PCB lehimleme işlemleri
- Elektronik komponent montaj uygulamaları
- Kablo, terminal ve bağlantı noktalarının lehimlenmesi
- Yüksek adetli seri üretim çalışmaları
- Programlanabilir lehimleme prosesleri
- Kontrollü temas gerektiren lehimleme uygulamaları
Paket İçeriği
5 adet Bakon 911 G-24DV2 robotik havya ucu
Paket içerisindeki ürünlerin tamamı aynı model ve ölçüdedir.
911 G Robotik Havya Ucu Modelleri
Bakon 911 G serisinde farklı lehimleme yüzeyleri ve uygulamalar için D, PC, DV1, DV2 ve N tipi uç seçenekleri bulunur. Aşağıdaki teknik diyagramdan seri içerisindeki uç geometrilerini ve nominal ölçüleri karşılaştırabilirsiniz.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından lehimleme yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin çalışma sırasında uzun süre kuru ve kalaysız kalmasına izin vermeyiniz.
- Temizlik için uygun metal havya ucu temizleyici veya nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe veya aşındırıcı malzemelerle temizlemeyiniz.
- Robotik sistemin sıcaklık, temas süresi ve lehim besleme ayarlarını uygulamaya göre optimize ediniz.
- Ucu değiştirmeden önce cihazın enerjisini kesiniz ve uç bölümünün tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Ürün Seçimi ve Teknik Destek
911 G-24DV2 modelinin sisteminizle uyumluluğundan emin değilseniz, kullandığınız robotik lehimleme cihazının marka, model ve mevcut uç kodunu teknik destek ekibimize iletebilirsiniz.
