Bakon 911 G-24PC Robotik Havya Ucu
Bakon 911 G-24PC, otomatik ve robotik lehimleme sistemlerinde tekrarlanabilir, dengeli ve kontrollü lehimleme işlemleri için geliştirilmiş profesyonel bir 911 G serisi havya ucudur.
Ürün Açıklaması
Bakon 911 G-24PC Robotik Havya Ucu, robotik ve otomatik lehimleme sistemlerinin sürekli ve tekrarlanabilir çalışma gereksinimleri dikkate alınarak tasarlanmıştır.
Bakır esaslı iletken çekirdek ve çok katmanlı koruyucu kaplama yapısı, ısının uç bölgesine verimli biçimde aktarılmasına yardımcı olur. Kaplama katmanları aynı zamanda uç yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında oluşan aşınmaya karşı korunmasını destekler.
24PC uç geometrisi, kontrollü temas gerektiren robotik lehimleme uygulamalarında lehimleme noktasına düzenli ısı aktarımı sağlamak amacıyla kullanılır.
Otomatik üretim hatlarında tekrarlanabilir lehimleme işlemlerini destekler.
Bakır esaslı iç yapı, ısının çalışma noktasına hızlı ve dengeli biçimde taşınmasına yardımcı olur.
Demir, krom ve dış koruma katmanları çalışma ömrünün desteklenmesine yardımcı olur.
Seri üretimde lehimleme konumunun ve temas alanının korunmasını kolaylaştırır.

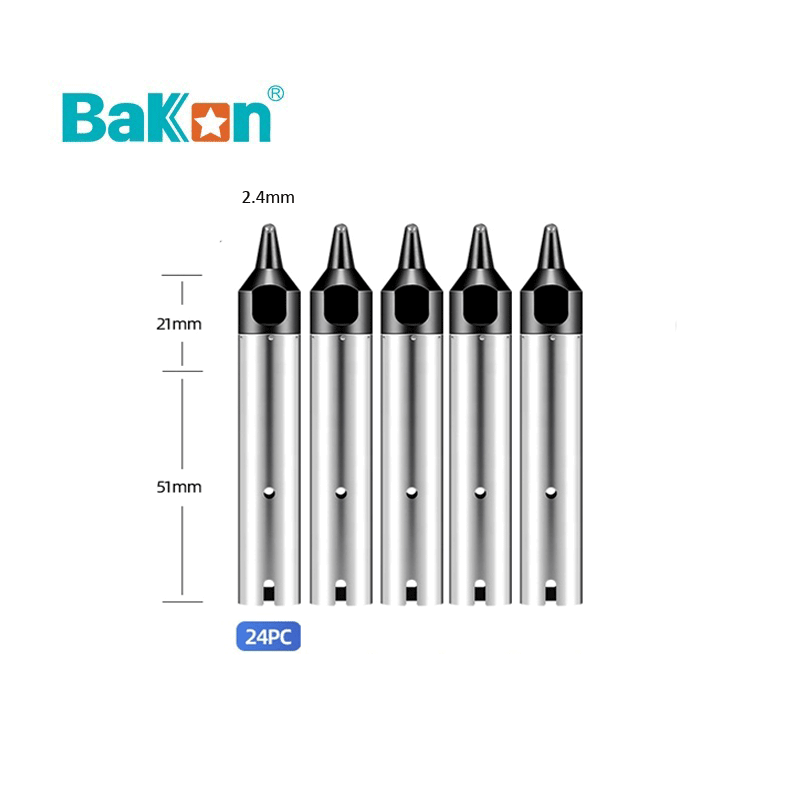

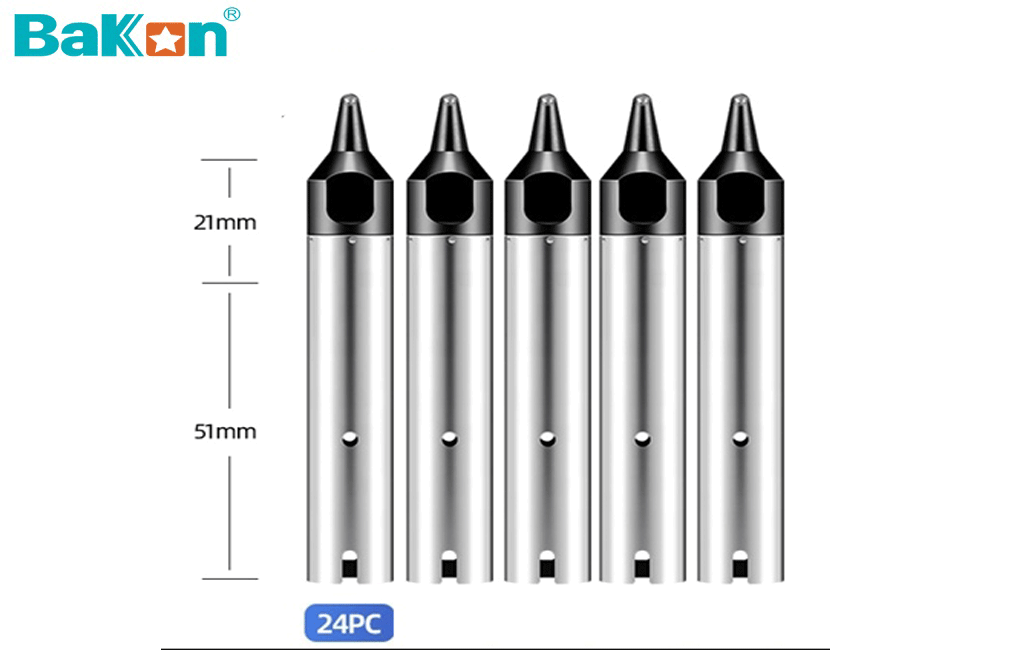

24PC Uç Ölçüleri
| Uç modeli | 24PC |
|---|---|
| A ölçüsü | Ø 2,4 mm |
| B ölçüsü | 1,2 mm |
| Uç bölümü | Yaklaşık 21 mm |
| Gövde bölümü | Yaklaşık 51 mm |
Çok Katmanlı Havya Ucu Yapısı
911 serisi uçlarda ısı iletkenliği, lehimlenebilirlik ve dış yüzey dayanımı için farklı görevleri bulunan çok katmanlı bir yapı kullanılır.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 911 G-24PC |
| Seri | 911 G robotik seri |
| Ürün türü | Robotik lehimleme havya ucu |
| Uç tipi | PC tipi |
| Nominal A ölçüsü | Ø 2,4 mm |
| Nominal B ölçüsü | 1,2 mm |
| Yapı | Bakır esaslı çekirdek ve çok katmanlı metal kaplama |
| Başlıca kullanım | Otomatik ve robotik lehimleme uygulamaları |
| Paket içeriği | 5 adet 911 G-24PC robotik havya ucu |
| Stok kodu | 12.53.10.32 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Sistemler
Bakon 911 G-24PC, 911 G tipi robotik havya ucu kullanan uyumlu lehimleme sistemleri için geliştirilmiştir.
- Bakon BK2200 robotik lehimleme sistemi
- Quick 9220A ve 9220D serisi sistemler
- Quick 9320A ve 9320D serisi sistemler
- Quick 9420A ve 9420D serisi sistemler
- Quick 9333, 9334, 9433 ve 9434 sistemleri
Uygulama Alanları
- Robotik lehimleme sistemleri
- Otomatik elektronik kart üretim hatları
- Tekrarlanabilir PCB lehimleme işlemleri
- Elektronik komponent montaj uygulamaları
- Kablo, terminal ve bağlantı noktalarının lehimlenmesi
- Yüksek adetli seri üretim çalışmaları
- Programlanabilir lehimleme prosesleri
Paket İçeriği
5 adet Bakon 911 G-24PC robotik havya ucu
Paket içerisindeki ürünlerin tamamı aynı model ve ölçüdedir.
911 G Robotik Havya Ucu Modelleri
911 G serisinde farklı lehimleme yüzeyleri ve uygulamalar için D, PC, DV1, DV2 ve N tipi uç seçenekleri bulunur. Aşağıdaki teknik diyagramdan seri içerisindeki ölçü ve uç geometrilerini karşılaştırabilirsiniz.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından lehimleme yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin çalışma sırasında uzun süre kuru ve kalaysız kalmasına izin vermeyiniz.
- Temizlik için uygun metal havya ucu temizleyici veya nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe veya aşındırıcı malzemelerle temizlemeyiniz.
- Robotik sistemin sıcaklık, temas süresi ve lehim besleme ayarlarını uygulamaya göre optimize ediniz.
- Ucu değiştirmeden önce cihazın enerjisini kesiniz ve uç bölümünün tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Ürün Seçimi ve Teknik Destek
911 G-24PC modelinin sisteminizle uyumluluğundan emin değilseniz, kullandığınız robotik lehimleme cihazının marka ve modelini teknik destek ekibimize iletebilirsiniz.
