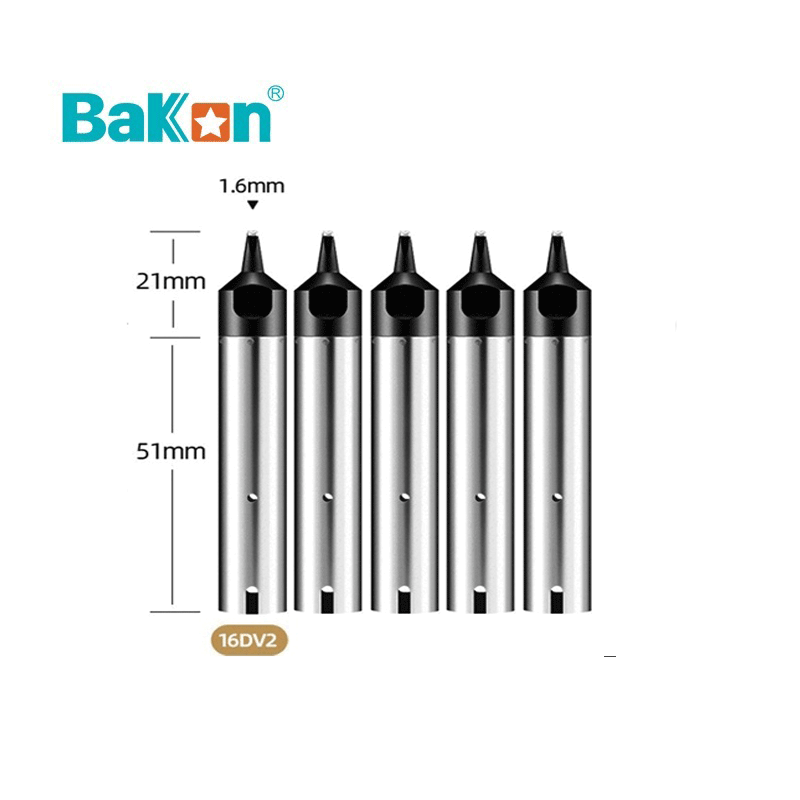

Bakon 911 G-16DV2 Havya Ucu
Bakon 911 G-16DV2 Robotik Havya Ucu
Bakon 911 G-16DV2; hassas temas, kontrollü ısı aktarımı ve tekrarlanabilir lehimleme işlemleri gerektiren otomatik ve robotik lehimleme sistemleri için geliştirilmiş profesyonel bir havya ucudur.
Ürün Açıklaması
Bakon 911 G-16DV2 Robotik Havya Ucu, otomatik lehimleme sistemlerinin sürekli ve tekrarlanabilir çalışma gereksinimleri dikkate alınarak geliştirilmiştir.
Oksijensiz bakır esaslı ısı iletken yapısı, ısının uç bölgesine hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Çok katmanlı galvanik kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında oluşan aşınmaya karşı korunmasını destekler.
16DV2 modeli, 911 G serisinin daha ince DV2 uç seçeneklerinden biridir. Şekillendirilmiş uç geometrisi sayesinde hassas lehimleme noktalarında kontrollü temas sağlanmasına yardımcı olur.
Ø1,6 mm nominal ölçüsüyle daha küçük lehimleme noktalarında kontrollü kullanım sağlar.
Bakır esaslı yapı, ısının çalışma noktasına hızlı ve kararlı biçimde iletilmesine yardımcı olur.
Demir ve krom esaslı kaplama katmanları uç yüzeyinin dayanıklılığını destekler.
Seri üretim hatlarında tekrarlanabilir lehimleme işlemleri için kullanılabilir.

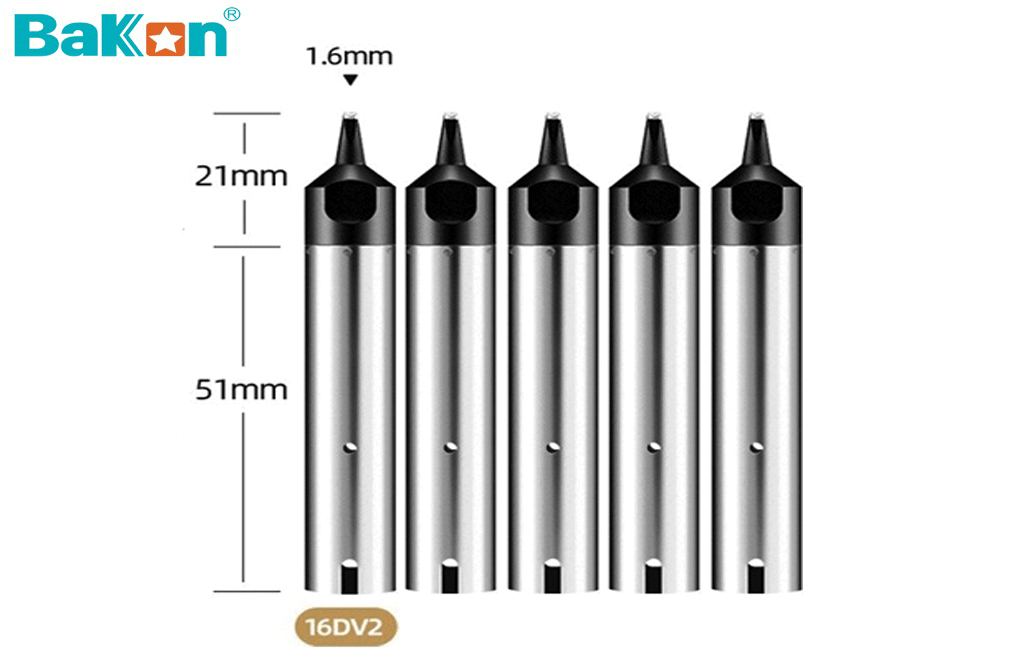

16DV2 Uç Ölçüleri
| Uç modeli | 16DV2 |
|---|---|
| A ölçüsü | Ø 1,6 mm |
| B ölçüsü | 1 mm |
| C ölçüsü | 0,6 mm |
| D ölçüsü | 1,5 mm |
| Uç bölümü | Yaklaşık 21 mm |
| Gövde bölümü | Yaklaşık 51 mm |

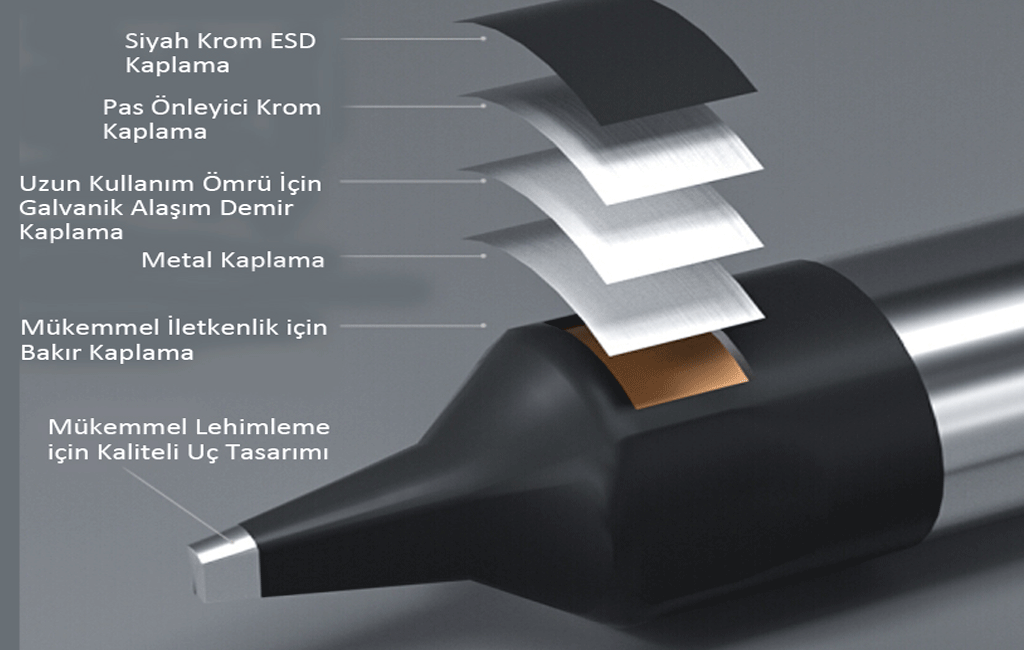

Çok Katmanlı Havya Ucu Yapısı
Bakon 911 serisi robotik havya uçlarında ısı iletkenliği, lehimlenebilirlik ve dış yüzey dayanımı için farklı görevleri bulunan çok katmanlı bir kaplama yapısı kullanılır.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 911 G-16DV2 |
| Seri | 911 G robotik seri |
| Ürün türü | Robotik lehimleme havya ucu |
| Uç tipi | DV2 tipi |
| Nominal A ölçüsü | Ø 1,6 mm |
| Nominal B ölçüsü | 1 mm |
| Nominal C ölçüsü | 0,6 mm |
| Nominal D ölçüsü | 1,5 mm |
| Malzeme yapısı | Oksijensiz bakır esaslı gövde ve çok katmanlı galvanik kaplama |
| Başlıca kullanım | Otomatik ve robotik lehimleme uygulamaları |
| Paket içeriği | 5 adet 911 G-16DV2 robotik havya ucu |
| Stok kodu | 12.53.10.23 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Sistemler
Bakon 911 G-16DV2, 911 G tipi robotik havya ucu kullanan uyumlu otomatik lehimleme sistemlerinde kullanılmak üzere geliştirilmiştir.
- Bakon BK2200 robotik lehimleme sistemi
- Quick 9220A ve Quick 9220D sistemleri
- Quick 9320A ve Quick 9320D sistemleri
- Quick 9420A ve Quick 9420D sistemleri
- Quick 9333 ve Quick 9334 sistemleri
- Quick 9433 ve Quick 9434 sistemleri
Uygulama Alanları
- Robotik lehimleme sistemleri
- Otomatik elektronik kart üretim hatları
- Hassas PCB lehimleme işlemleri
- Küçük ve orta boyutlu lehim pedleri
- Elektronik komponent montaj uygulamaları
- Kablo ve terminal bağlantılarının lehimlenmesi
- Yüksek adetli seri üretim uygulamaları
- Programlanabilir lehimleme prosesleri
Paket İçeriği
5 adet Bakon 911 G-16DV2 robotik havya ucu
Paket içerisindeki ürünlerin tamamı aynı model ve ölçüdedir.

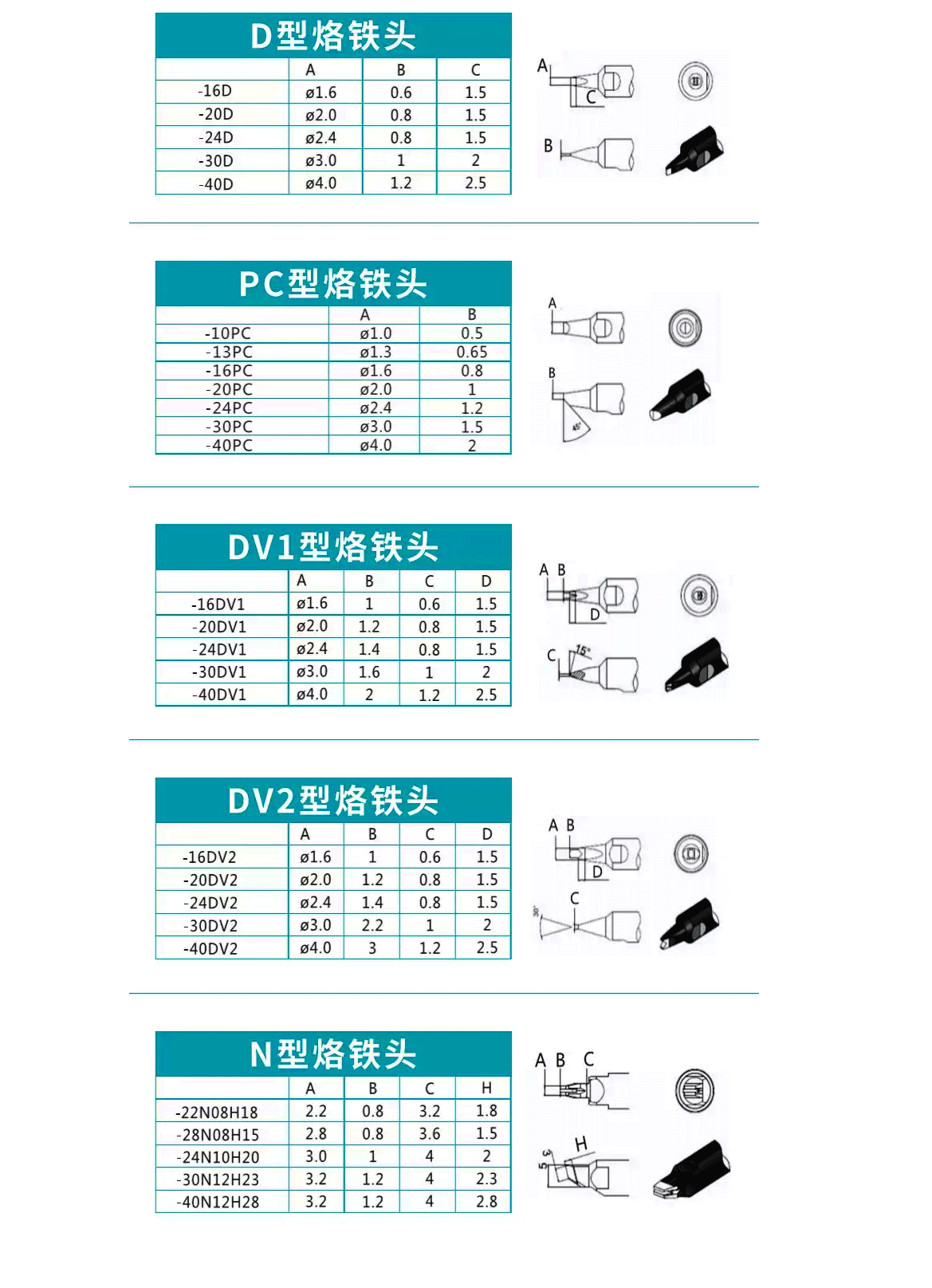

911 G Robotik Havya Ucu Modelleri
Bakon 911 G serisinde farklı lehimleme yüzeyleri ve uygulamalar için D, PC, DV1, DV2 ve N tipi uç seçenekleri bulunmaktadır. Aşağıdaki teknik diyagramdan seri içerisindeki uç geometrilerini ve nominal ölçüleri karşılaştırabilirsiniz.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından lehimleme yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin çalışma sırasında uzun süre kuru ve kalaysız kalmasına izin vermeyiniz.
- Temizlik için uygun metal havya ucu temizleyici veya nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe veya aşındırıcı malzemelerle temizlemeyiniz.
- Robotik sistemin sıcaklık, temas süresi ve lehim besleme ayarlarını uygulamaya göre optimize ediniz.
- Ucu değiştirmeden önce cihazın enerjisini kesiniz ve uç bölümünün tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Ürün Seçimi ve Teknik Destek
911 G-16DV2 modelinin sisteminizle uyumluluğundan emin değilseniz, kullandığınız robotik lehimleme cihazının marka, model ve mevcut uç kodunu teknik destek ekibimize iletebilirsiniz.
