Bakon / Quick 500-6C Havya Ucu
Bakon 500-6C Havya Ucu
Bakon 500-6C; Ø6 mm genişliğindeki 43° eğimli C tipi çalışma yüzeyi, hızlı ısı aktarımı ve çok katmanlı kaplama yapısıyla geniş lehim pedleri, kablo bağlantıları, terminaller ve güç elektroniği uygulamaları için geliştirilmiş profesyonel bir lehimleme havya ucudur.
Ürün Açıklaması
Bakon 500-6C Havya Ucu, yüksek frekanslı profesyonel lehimleme istasyonlarında güçlü ve dengeli ısı aktarımı gerektiren uygulamalar için geliştirilmiştir.
Bakır esaslı ısı iletken iç yapısı, çalışma sıcaklığının uç yüzeyine hızlı ve dengeli biçimde taşınmasına yardımcı olur. Çok katmanlı metal kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında oluşan aşınmaya karşı korunmasını destekler.
Ø6 mm çapındaki eğimli C tipi çalışma yüzeyi, küçük ve hassas noktasal lehimleme işlemlerinden ziyade orta ve geniş lehim pedleri, terminaller ve daha yüksek ısı aktarımı gerektiren bağlantılar için uygundur.
Orta ve geniş lehim pedlerine daha fazla yüzeyden temas ederek etkili ısı aktarımını destekler.
Eğimli çalışma yüzeyi, havya ucunun lehimleme bölgesine uygun açıyla yerleştirilmesini kolaylaştırır.
Bakır esaslı iç yapı, sıcaklığın çalışma yüzeyine verimli ve kararlı biçimde aktarılmasına yardımcı olur.
Koruyucu metal katmanlar oksitlenmeye ve yüzey aşınmasına karşı kullanım ömrünü destekler.

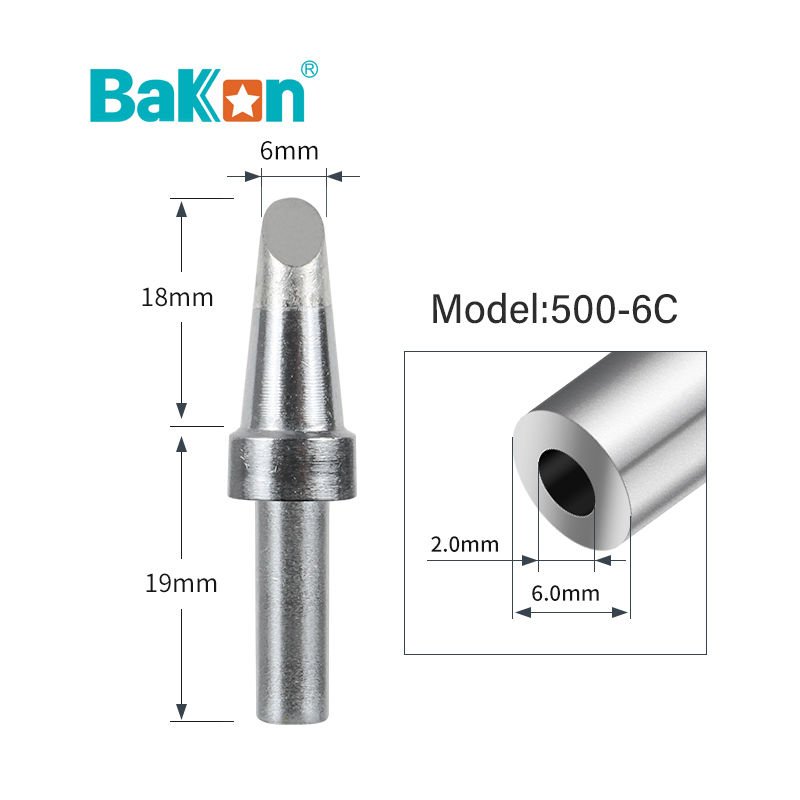

500-6C Uç Yapısı ve Ölçüleri
| Uç modeli | 500-6C |
|---|---|
| Uç tipi | C tipi, geniş ve eğimli çalışma yüzeyi |
| Nominal uç çapı | Yaklaşık Ø6 mm |
| Nominal uç açısı | Yaklaşık 43° |
| Ürüne özel görselde ön bölüm | Yaklaşık 18 mm |
| Ürüne özel görselde arka bölüm | Yaklaşık 19 mm |
| Bağlantı dış çapı | Yaklaşık Ø6 mm |
| Bağlantı iç çapı | Yaklaşık Ø2 mm |
| Teknik çizimde ön bölüm | Yaklaşık 19,5 mm |
| Teknik çizimde bağlantı bölümü | Yaklaşık 21 mm |

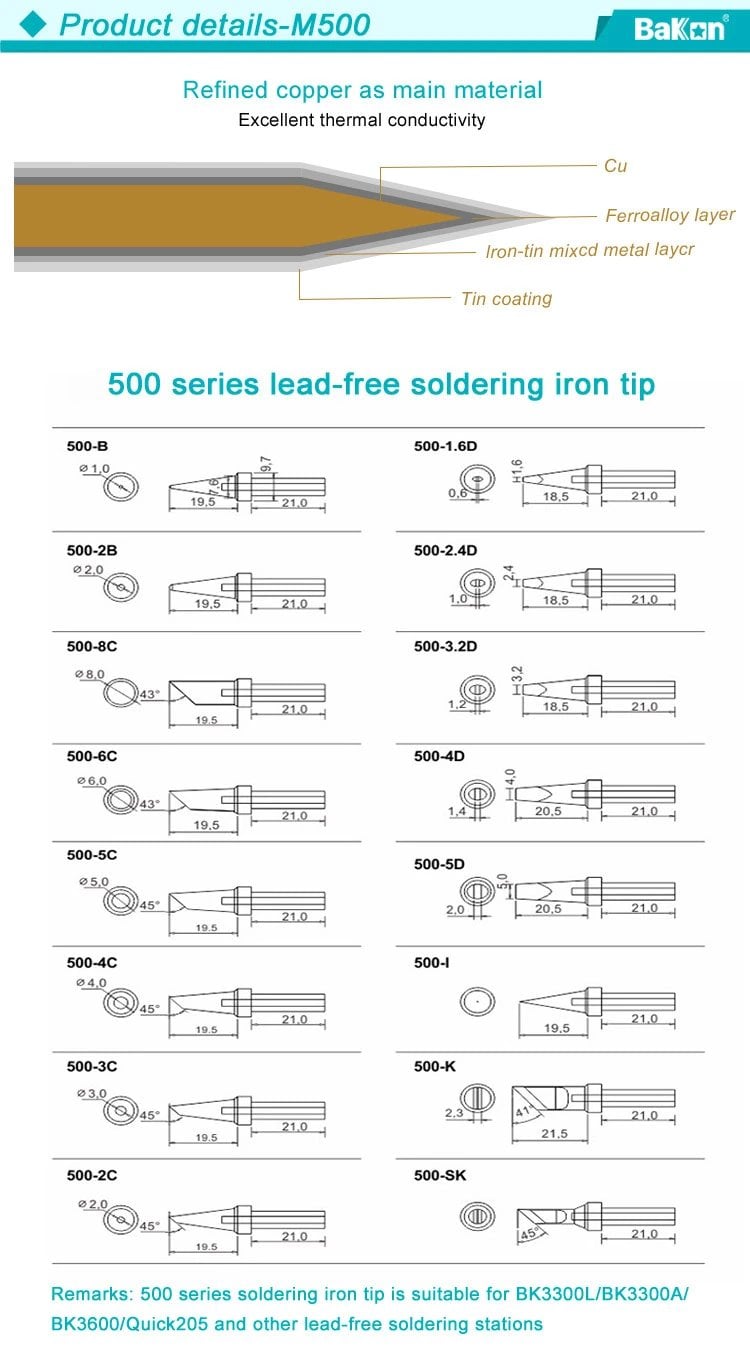

Bakır Esaslı Çok Katmanlı Kaplama Yapısı
Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır esaslı bir iç yapı kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal kaplama katmanları bulunur.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 500-6C |
| Seri | 500 serisi |
| Ürün türü | Lehimleme havya ucu |
| Uç formu | Ø6 mm, 43° eğimli C tipi uç |
| Malzeme yapısı | Rafine bakır esaslı ısı iletken gövde ve çok katmanlı metal kaplama |
| Isı aktarımı | Hızlı, güçlü ve dengeli ısı iletimi |
| Başlıca kullanım | 500 serisi uç standardını kullanan yüksek frekanslı profesyonel lehimleme istasyonları |
| Paket içeriği | 1 adet Bakon 500-6C havya ucu |
| Ürün / stok kodu | 12.31.50.17 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Havya İstasyonları
Bakon 500-6C, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.
- Bakon BK3300A yüksek frekanslı havya istasyonu
- Bakon BK3300L yüksek frekanslı havya istasyonu
- Bakon BK3600 yüksek frekanslı havya istasyonu
- Quick 205 havya istasyonu
- Quick 203G havya istasyonu
- 500 serisi uç standardını kullanan uyumlu sistemler
Uygulama Alanları
- Orta ve geniş büyüklükteki PCB lehim pedleri
- Güç elektroniği komponentleri
- Kablo, soket ve bağlantı terminalleri
- Kalın iletken ve kablo bağlantıları
- Yüksek ısı aktarımı gerektiren lehim noktaları
- Elektronik üretim ve montaj uygulamaları
- Teknik servis, bakım ve onarım işlemleri
Paket İçeriği
1 adet Bakon 500-6C lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.
500 Serisi Havya Ucu Modelleri
Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.
C tipi uçlar eğimli çalışma yüzeyine sahiptir. Uç çapı büyüdükçe lehimleme noktasına temas eden yüzey ve aktarılabilen ısı miktarı artar.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince ve dengeli bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
- Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
- Geniş çalışma yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
- Çalışma sıcaklığını kullanılan lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Doğru Havya Ucunu Seçin
500-6C modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.
Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
