Bakon / Quick 500-I Havya Ucu

Stok Kodu

12.31.50.28

Barkod Kodu

8681065198769

Piyasa Fiyatı

302.78

Ürün Bilgisi

Bakon / Quick 500-I Havya Ucu, ince ve sivri I tipi uç geometrisiyle küçük lehim noktaları, dar çalışma alanları ve hassas elektronik lehimleme uygulamaları için geliştirilmiştir.

500 Serisi I Tipi İnce Sivri Havya Ucu

Bakon 500-I Havya Ucu

Bakon 500-I; ince ve sivri uç geometrisi, hızlı ısı aktarımı ve çok katmanlı kaplama yapısıyla küçük lehim noktaları, dar çalışma alanları ve hassas elektronik lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

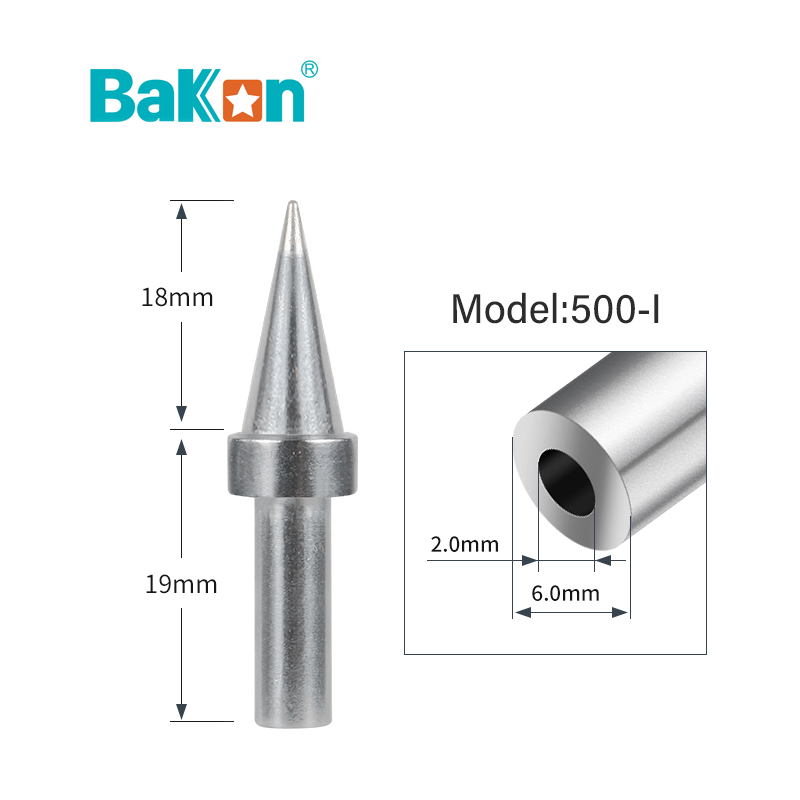

Bakon 500-I ince sivri lehimleme havya ucu ve bağlantı ölçüleri

Bakon 500-I modelinin uç uzunluğu ve bağlantı çapı ölçüleri.

500-I I tipi sivri uç

18 mm Uç bölümü

Ø 6 mm Bağlantı dış çapı

1 Adet Paket içeriği

Ürün Açıklaması

Bakon 500-I Havya Ucu, yüksek frekanslı profesyonel lehimleme istasyonlarında hassas ve kontrollü lehimleme işlemleri gerçekleştirmek üzere geliştirilmiştir.

Rafine bakır esaslı iç yapısı, ısının uç bölgesine hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Çok katmanlı metal kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında oluşan aşınmaya karşı korunmasını destekler.

İnce ve sivri I tipi uç geometrisi; küçük lehim pedlerine, komponent bağlantı ayaklarına ve dar çalışma alanlarına erişilmesini kolaylaştırır. Hassas uygulamalarda lehimin hedeflenen noktaya daha kontrollü biçimde aktarılmasına yardımcı olur.

İnce ve sivri uç geometrisi

Küçük lehim noktalarında ve dar alanlarda kontrollü çalışma yapılmasına yardımcı olur.

Hassas lehimleme kontrolü

Lehimleme ucunun hedeflenen bağlantı noktasına daha kolay konumlandırılmasını sağlar.

Hızlı ısı aktarımı

Rafine bakır esaslı yapı, ısının çalışma bölgesine verimli biçimde iletilmesini destekler.

Çok katmanlı kaplama

Koruyucu metal katmanlar oksitlenmeye ve yüzey aşınmasına karşı kullanım ömrünü destekler.

500-I Uç Yapısı ve Ölçüleri

Uç modeli	500-I
Uç tipi	I tipi, ince ve sivri konik uç
Uç bölümü uzunluğu	Yaklaşık 18 mm
Bağlantı bölümü uzunluğu	Yaklaşık 19 mm
Toplam gösterilen uzunluk	Yaklaşık 37 mm
Bağlantı dış çapı	Yaklaşık Ø 6 mm
Bağlantı iç çapı	Yaklaşık Ø 2 mm

Ürüne özel görselde belirtilen ölçüler nominal değerlerdir. Üretim toleransları nedeniyle küçük farklılıklar oluşabilir. Sipariş vermeden önce mevcut havya ucunuzun dış çapını, iç bağlantı çapını ve uç tipini kontrol ediniz.

Rafine Bakır ve Çok Katmanlı Kaplama Yapısı

Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal katmanlar bulunur.

Bakon 500 serisi havya uçlarının katman yapısı, modelleri ve ölçüleri

Şemanın üst bölümünde rafine bakır çekirdek, ferro alaşım katmanı, demir-kalay karışımlı metal tabaka ve kalay kaplama yapısı gösterilmektedir. Alt bölümde ise 500 serisine ait farklı uç geometrileri karşılaştırılmaktadır.

Seri şemasındaki ölçüler genel model karşılaştırması içindir. Bu ürünün seçiminde 500-I model kodunu ve yukarıdaki ürüne özel ölçü görselini esas alınız.

Teknik Özellikler

Marka	Bakon
Model	500-I
Seri	500 serisi
Ürün türü	Lehimleme havya ucu
Uç formu	İnce, sivri ve konik I tipi uç
Malzeme yapısı	Rafine bakır esaslı çekirdek ve çok katmanlı metal kaplama
Isı aktarımı	Hızlı ve dengeli ısı iletimi
Lehimleme türü	Kurşunlu ve kurşunsuz lehimleme uygulamaları
Başlıca kullanım	Yüksek frekanslı profesyonel lehimleme istasyonları
Paket içeriği	1 adet Bakon 500-I havya ucu
Ürün kodu	12.31.50.28
Barkod kodu	8681065198769
Ürün sınıfı	Sarf malzeme

Uyumlu Havya İstasyonları

Bakon 500-I, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.

Bakon BK3300A yüksek frekanslı havya istasyonu
Bakon BK3300L yüksek frekanslı havya istasyonu
Bakon BK3600 yüksek frekanslı havya istasyonu
Bakon BK3600S yüksek frekanslı havya istasyonu
Quick 205 havya istasyonu
Quick 203G havya istasyonu
500 serisi uç standardını kullanan uyumlu sistemler

Aynı cihaz modelinin farklı havya kolu veya uç bağlantı versiyonları bulunabilir. Sipariş vermeden önce mevcut havya ucunun modelini, dış çapını ve iç bağlantı ölçüsünü kontrol ediniz.

Uygulama Alanları

Elektronik kart bakım ve onarım işlemleri
Küçük ve hassas lehim pedleri
Dar çalışma alanlarında lehimleme
Elektronik komponent bağlantı ayakları
İnce kablo ve küçük terminal bağlantıları
PCB montaj ve rötuş işlemleri
Elektronik üretim ve teknik servis uygulamaları
Kontrollü noktasal lehimleme işlemleri

Paket İçeriği

1 adet Bakon 500-I lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.

Doğru Kullanım ve Uç Bakımı

İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince bir lehim tabakasıyla kalaylayınız.
Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
İnce uç yapısını korumak için uca baskı uygulamayınız, eğmeyiniz ve kaldıraç olarak kullanmayınız.
Çalışma sıcaklığını kullanılan lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.

Sarf Malzeme ve Garanti Bilgisi

Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.

Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması, eğilme ve performans kaybı garanti kapsamında değerlendirilmez.
