Bakon 900M-T-K Lehimleme Havya Ucu
Bakon 900M-T-K Lehimleme Havya Ucu
Bakon 900M-T-K Lehimleme Havya Ucu, geniş bıçak biçimli çalışma yüzeyi sayesinde sürükleme lehimleme, geniş PCB padleri, çok bacaklı komponentler, lehim dağıtma ve lehim fazlalıklarını düzeltme işlemleri için geliştirilmiş profesyonel bir havya ucudur.

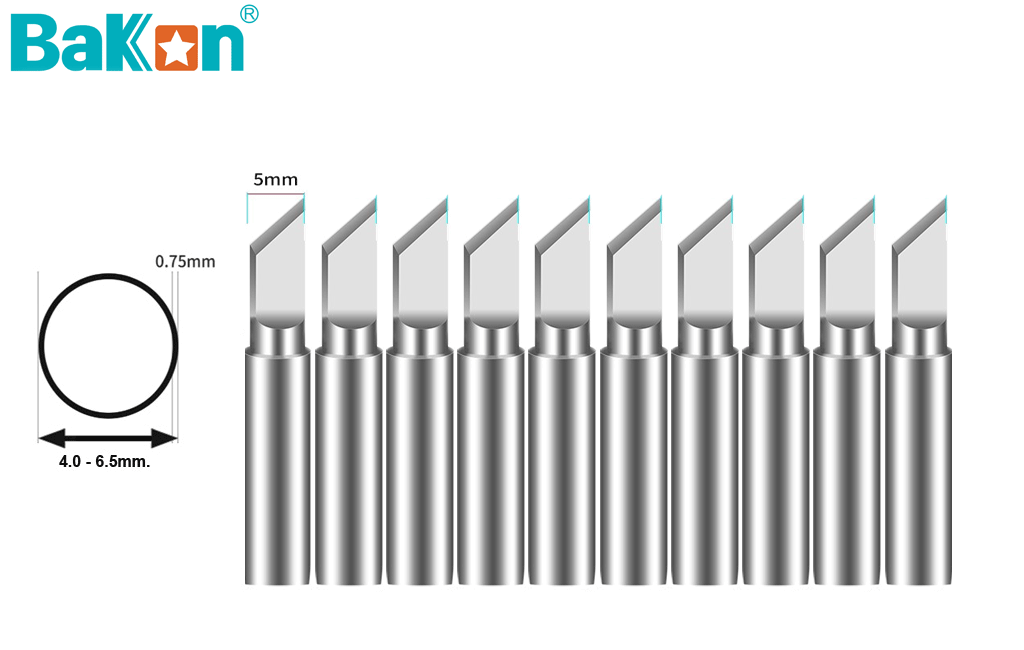

Bakon 900M-T-K modelinin yaklaşık 5 mm genişliğindeki bıçak uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-K Lehimleme Havya Ucu, geniş ve açılı çalışma yüzeyine sahip K tipi bıçak uç geometrisiyle tasarlanmıştır.
Yaklaşık 5 mm genişliğindeki bıçak yüzeyi, lehimleme noktasına geniş bir alandan temas ederek yüksek ve dengeli ısı aktarımına yardımcı olur. Ucun düz yüzeyi geniş padlerde, keskin kenarı ise daha kontrollü bağlantı noktalarında kullanılabilir.
Bıçak uç üzerine kontrollü miktarda lehim alınarak çok bacaklı entegrelerde sürükleme lehimleme yapılabilir. Geniş yüzey ayrıca lehimin pad üzerinde dağıtılmasına, lehim köprülerinin düzeltilmesine ve bazı sökme işlemlerinde birden fazla bağlantının birlikte ısıtılmasına yardımcı olur.
K Tipi Bıçak Ucun Avantajları
- Geniş çalışma yüzeyiyle etkili ısı aktarımı sağlar.
- Çok bacaklı komponentlerde sürükleme lehimlemeye uygundur.
- Geniş PCB padleri ve yüksek lehim miktarı gerektiren noktalarda kullanılabilir.
- Lehim köprülerinin ve fazla lehimin düzeltilmesine yardımcı olur.
- Lehimin çalışma yüzeyi üzerinde kontrollü şekilde dağıtılmasını sağlar.
- Bıçak kenarı kullanılarak daha kontrollü temas kurulabilir.
- Bazı komponent sökme işlemlerinde birden fazla bağlantının birlikte ısıtılmasına yardımcı olur.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Sürükleme lehimleme | |
|---|---|
| Çok bacaklı entegreler | |
| Geniş PCB padleri | |
| Lehim köprüsü düzeltme | |
| Fazla lehimin dağıtılması | |
| Komponent sökme işlemleri | |
| Kalın kablo ve terminal bağlantıları | |
| Genel PCB onarımı | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-K |
| Seri | 900M-T serisi |
| Uç geometrisi | K tipi / bıçak uç |
| Nominal bıçak genişliği | Yaklaşık 5 mm |
| Nominal uç kalınlığı | Yaklaşık 0,75 mm |
| Teknik şemadaki çalışma bölümü | Yaklaşık 15 mm |
| Gövde çap aralığı | Yaklaşık 4,0–6,5 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Sürükleme lehimleme, geniş PCB padleri, çok bacaklı komponentler, lehim dağıtma ve düzeltme işlemleri |
| Kutu içeriği | 10 adet 900M-T-K lehimleme havya ucu |
| Stok kodu | 12.50.10.14 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-K modeli diyagramın sağ alt bölümünde K tipi bıçak uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından bıçak yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme veya sökme sırasında PCB yüzeyine aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-K modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
